電鍍生產線傳動及自動化控制系統
電鍍生產線上位控制系統采用Wonderware公司INTOUCH組態軟件，出入口操作臺采用SIEMEN公司TP270系列觸摸屏。
傳動系統采用SIEMENS 公司6SE70交流變頻裝置。電鍍電源采用2臺DC36V/8000A主鍍電源和1臺DC36V/4000A補鍍電源整流裝置。
生產線交流傳動設備由1/2號開卷機，1~4號張力輥、入口活套、出口活套、1~3號導電輥以及電鍍電源和其他輔助設備組成。
生產線滿足活套段恒張力/自動充放套，工藝段恒張力，電解電流隨工藝目標參數改變自動控制的要求，并提供電力檢測功能，為用戶成本控制提供依據。

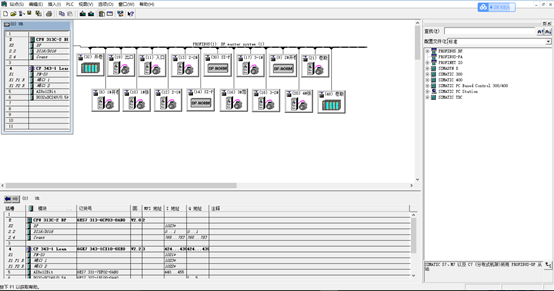

硬件組態：

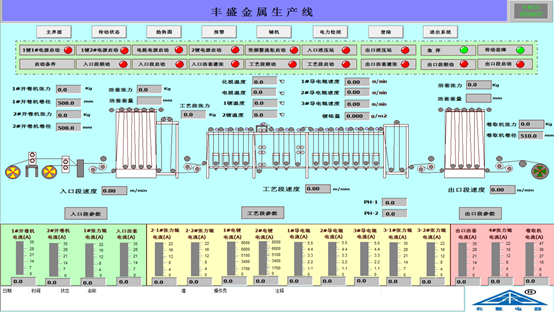

生產線主畫面：

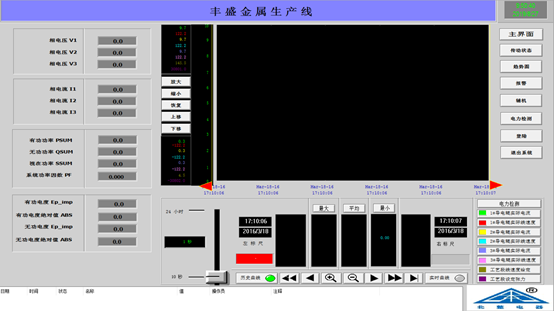

電力檢測畫面
